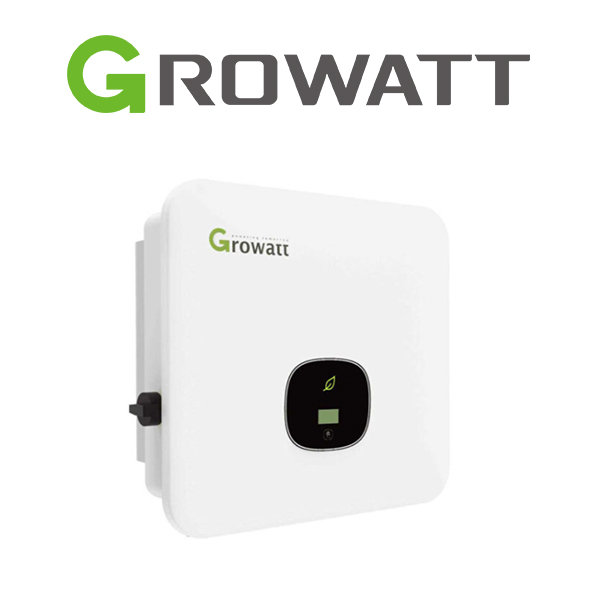

GROWATT 10 kW Hybrid-Wechselrichter MOD10000TL3-XH

Technische Parameter des 10 kW Wechselrichters Growatt MOD 10000TL3-XH

Gleichstrom (Eingang)

• maximale Eingangsleistung: 20000 W;
• maximale Eingangsspannung: 1100 V;
• Nennspannung: 600 V;
• Startspannung: 160 V;
• MPPT-Spannungsbereich: 140–1000 V;
• maximaler Eingangsstrom: 16 A;
• maximaler Kurzschlussstrom: 20 A;
• MPPT-Durchmesser/max. Anzahl der Eingangsgruppen: 2 / 1.

AC (Ausgang)

• Nennausgangsleistung: 10000 W;
• maximale Scheinausgangsleistung: 11000 VA;
• maximale Ausgangsleistung: 11 kW;
• Nennnetzspannung: 3+N+PE, 220V/380V, 230V/400V (340-440V);
• Nennnetzfrequenz: 50 Hz / 60 Hz (45-55 Hz/55-65 Hz);
• maximaler Ausgangsstrom: 16,7 A;
• Leistungsfaktor: > einstellbar von 0,8 voreilend bis 0,8 nacheilend;
• THDi: < 3 %.

Effizienz

• maximaler Wirkungsgrad: 98,6 %;
• EU-Wirkungsgrad: 98,1 %.

Schutz

• DC-Verpolungsschutz;
• Kurzschlussschutz;
• Überwachung des Isolationswiderstands;
• Erdungsüberwachung;
• Überspannungsschutz (DC/AC);
• Netzwerküberwachung (Überwachung);
• Schutz vor Inselbildung;
• Überwachung von Absturzfehlern;
• Der AFCI-Schutz verringert die Brandgefahr.
• Überwachung des Abwasserstroms;
• integrierter DC-Sensor.

 Allgemeine Daten des 10 kW Wechselrichters Growatt MOD 10000TL3-XH

• Abmessungen (Breite x Höhe x Tiefe): 425 x 387 x 147 mm;
• Gewicht: 14kg;
• Topologie: ohne Transformatoren;
• Nachtverbrauch: < 5,5 W (nachts);
• Arbeitsumgebungstemperatur: – 25 ~ 60 °C;
• relative Luftfeuchtigkeit: 0 ~ 100 %;
• Schutzart: IP66;
• Kühlkonzept: natürliche Umwandlung;
• maximale Arbeitshöhe: 4000 m;
• Netzwerkverbindungsstandard: VDE0126, Griechenland, EN50549, C10/C11, VFR 2019, , IEC62116, IEC61727, IEC 60068, IEC 61683, CEI0-21, N4105, TOR Erzeuger G98/G99, G100, AS4777, UNE217001, UNE206007 , PO12. 2;

Merkmale

• Gleichstromanschluss (DC): H4/MC4;
• Wechselstromanschluss (AC): Klemmbrett;
• Bildschirm: OLED+LED/WIFI+APP;
• Kommunikation: RS 485; WLAN / GPRS (optional)
